DasMikro DSK-141 SANWA V2 4CH GRYO RECEIVER (1.5mm JST)

[DSK-141] DasMikro DSK-141 SANWA V2 4CH GRYO RECEIVER (1.5mm JST)

Details:

Diese RC-Empfängereinheit ist Sanwa FHSS-4 und FHSS-3 kompatibel.
Es bietet volle 4-Kanal-Unterstützung in ultraleichtem Gewicht und Mikrogröße
und es ist ein YOKOMO GRYO-System integriert.

Anleitung:

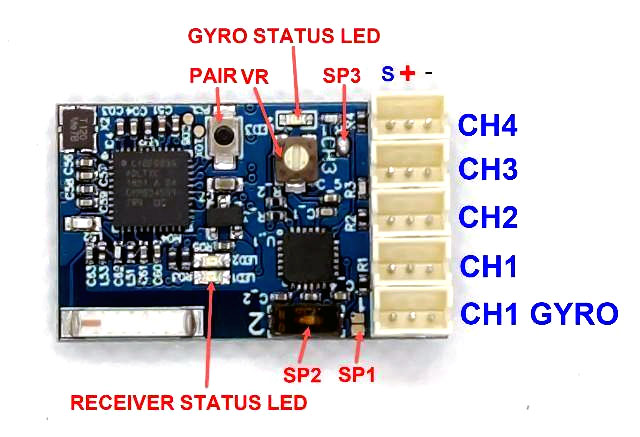

CH1: GYRO: Lenkservo mit GYRO-Funktion anschließen
CH1: Lenkservo ohne GYRO-Funktion anschließen
CH2: Normaler Signalausgang CH2: Normaler Servosignalausgang
CH3: Normaler Signalausgang CH3: Normaler Servosignalausgang
CH4: Normaler Signalausgang CH4: Normaler Servosignalausgang

SP1: GT55 Digital- oder Analogservo  Auswahl, Lötpunkt angeschlossen ist digitales Servo, Lötpunkt nicht angeschlossen ist analoger Servo
SP2: Vorwärts oder rückwärts von CH1 GYRO-Ausgangssignal einstellen
SP3: Senderkanal 3 steuern GYRO-Empfindlichkeit einstellen auswählen, Lötpunkt angeschlossen ist Senderkanal 3 steuern GYRO-Empfindlichkeit, Löten  nicht angeschlossener Punkt ist VR-Steuerung GYRO-Empfindlichkeit
VR: Wenn SP3-Lötpunkt angeschlossen ist, VR-Servoausgangsbereich anpassen;  Wenn der SP3-Lötpunkt nicht angeschlossen ist, stellt VR die GYRO-Empfindlichkeit und den Servoausgangsbereich auf 100%

GRYO STATUS-LED: Beim Einschalten bedeutet schnelles Blinken die Initialisierung des Gyroskop-Mittelpunkts und des Richtungs-Mittelpunkts der Fernbedienung.  Bewegen Sie das Gyroskop nicht und ändern Sie nicht die Richtung der Fernbedienung.  Wenn die LED nach der Initialisierung aufhört zu blinken und konstant zu leuchten, bedeutet das Empfangen des CH3-Signals, die Empfindlichkeit wird über die Fernbedienung CH3 eingestellt, der VR kann den Bereich, den der Servoausgang ausgibt, im Uhrzeigersinn nach oben einstellen.  Wenn die LED nach Abschluss der Initialisierung langsam blinkt, bedeutet dies, dass kein CH3-Signal empfangen wurde, die Empfindlichkeit wird per Potentiometer eingestellt, im Uhrzeigersinn wird das Maximum angezeigt, das Servo befindet sich zwischenzeitlich auf der maximalen Reichweite.

Features:
1. Sanwa 2.4GHz FH3/FH4 Selectable Via Transmitter
2. High performance CPU enhance precision control feeling
3. 4 channel support
4. YOKOMO GYRO system integrated
5. Micro size (31mm x 19mm x 7mm)
6. Added failsafe function
7. Operating Voltage 4.2V - 7.4V:
8. Weight: 3g

Compatible Transmitters:
Sanwa M17
Sanwa M12S
Sanwa M12
Sanwa MT44
Sanwa MT4S
Sanwa M11X
Sanwa MT-S

Verantwortliche Person für die EU:

Karsten Schilpp
GL-Racing Germany
Von-Hase-Weg 2
07743 Jena

mailto: info@gl-racing.de

ACHTUNG: Modellbauartikel sind keine Spielzeuge. Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht von Erwachsenen.

Allgemeine Sicherheitshinweise:

• Bedienungsanleitung und Verpackung bitte stets aufbewahren.
• Vor der ersten Inbetriebnahme zwingend die Bedienungsanleitung vollständig lesen und verstehen.
• Ferngesteuerte Modelle ausschließlich gemäß Gebrauchshinweisen verwenden.

Verletzungsrisiken:

• Verletzungsgefahr wegen sich bewegender Teile: Hände, Gesicht, Haare und lose Kleidung von rotierenden Teilen fernhalten.
• Vorsicht: Risiko von Augenverletzungen. Ferngesteuerte Modelle niemals in Gesichtsnähe benutzen.
• Achtung: Enthält Kleinteile. Erstickungsgefahr.
• Achtung: Scharfe Kanten oder Spitzen können zu Verletzungen führen.
• Achtung: Heiße Oberflächen (Motoren) können zu Verbrennungen führen.
• Achtung: Enthält elektrische Teile. Stromschlaggefahr bei unsachgemäßer Handhabung.

Betriebshinweise:

• Stellen Sie vor Gebrauch sicher, dass die Stromversorgung von Fernsteuerung und Modell vollständig geladen ist.
• Prüfen Sie die korrekte Funktion des Modells vor jeder Benutzung.
• Betreiben Sie Ihr ferngesteuertes Modell an einem Ort, wo Sie auch bei einer allfälligen Fehlbedienung/Fehlfunktion niemanden gefährden.
• Bewahren sie die Batterien und Akkus zum Laden und Lagern in nicht brennbaren Behältnissen auf!

  Nach dem Gebrauch:

• Schalten Sie Fernsteuerung und Modell nach Gebrauch aus und entfernen Sie die Stromversorgung (Akku), wenn Sie diese nicht nutzen.
