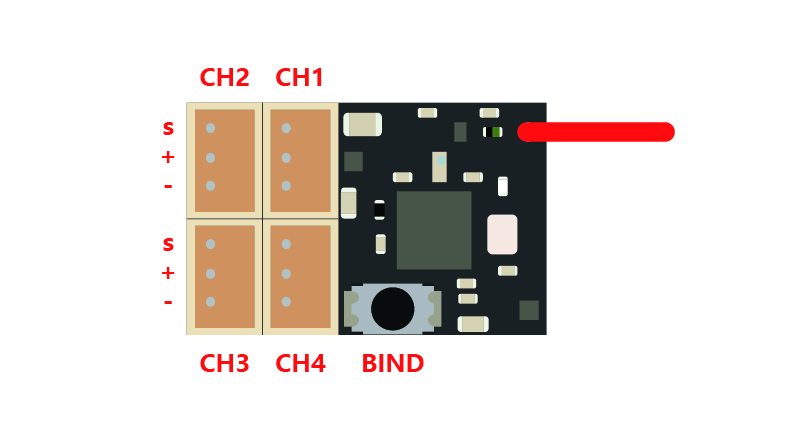

2.4GHz ASF-H Rx Unit
Produktnummer:
GP0003P
Hersteller:
GL-Racing Germany
Herstellernummer:
GP0003P
Produktinformationen "2.4GHz ASF-H Rx Unit"
[GP0003P] 2.4GHz ASF-H Rx Unit
Paering / Anmelden der Fernsteuerung an GL- Racer mit 2.4GHz ASF-H Rx Unit:
-> Fernsteuerung - Taste " 1 “ nach oben gedrückt halten und KT-18 mit Taste “ 2 “ einschalten.
Nach ca. 3 Sekunden Taste " 1 “ loslassen.
Sender zeigt durch schnelles Blinken LED " 3 " Paering-Bereitschaft an.
Fernsteuerung anlassen!!!
-> GL - Racer - mit gedrückter Paering-Taste (befindet sich auf der 2.4GHz ASF-H Rx Unit ) einschalten.
Nach ca. 5 Sekunden Paering-Taste loslassen.
GL- Racer ausschalten dann KT-18 ausschalten!
Start:
Erst KT-18 einschalten, dann GL- Racer einschalten.
geschafft... nun Race!!!
Info zu Hersteller und Produkt von GL-Racing Germany
Verantwortliche Person für die EU:
Karsten Schilpp
GL-Racing Germany
Von-Hase-Weg 2
07743 Jena
mailto: info@gl-racing.de
http://www.gl-racing.de
Mail: info@gl-racing.de
- ACHTUNG: Modellbauartikel sind keine Spielzeuge. Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht von Erwachsenen.
Allgemeine Sicherheitshinweise:
- Bedienungsanleitung und Verpackung bitte stets aufbewahren.
- Vor der ersten Inbetriebnahme zwingend die Bedienungsanleitung vollständig lesen und verstehen.
- Ferngesteuerte Modelle ausschließlich gemäß Gebrauchshinweisen verwenden.
Verletzungsrisiken:
- Verletzungsgefahr wegen sich bewegender Teile: Hände, Gesicht, Haare und lose Kleidung von rotierenden Teilen fernhalten.
- Vorsicht: Risiko von Augenverletzungen. Ferngesteuerte Modelle niemals in Gesichtsnähe benutzen.
- Achtung: Enthält Kleinteile. Erstickungsgefahr.
- Achtung: Scharfe Kanten oder Spitzen können zu Verletzungen führen.
- Achtung: Heiße Oberflächen (Motoren) können zu Verbrennungen führen.
- Achtung: Enthält elektrische Teile. Stromschlaggefahr bei unsachgemäßer Handhabung.
Betriebshinweise:
- Stellen Sie vor Gebrauch sicher, dass die Stromversorgung von Fernsteuerung und Modell vollständig geladen ist.
- Prüfen Sie die korrekte Funktion des Modells vor jeder Benutzung.
- Betreiben Sie Ihr ferngesteuertes Modell an einem Ort, wo Sie auch bei einer allfälligen Fehlbedienung/Fehlfunktion niemanden gefährden.
- Bewahren sie die Batterien und Akkus zum Laden und Lagern in nicht brennbaren Behältnissen auf!
Nach dem Gebrauch:
- Schalten Sie Fernsteuerung und Modell nach Gebrauch aus und entfernen Sie die Stromversorgung (Akku), wenn Sie diese nicht nutzen.
